產品概述
①. 當網絡中有開啟主機需求時，主機控制模塊打開主機，并調節主機設定溫度(需對接通訊協議)和系統運行模式；
②. 讀取熱源主機運行參數和故障(需對接通訊協議)；
③. 根據集中供熱的溫度，手動或自動切換熱源；
③. 控制2臺水泵啟停(現場自定義)
技術指標
電源規格
AC85~250V,50/60Hz
工作溫度
-20~50℃
工作濕度
5%~95%RH(不凝露)
自身功耗
≤2W
通訊規格A
Modbus RTU
通訊規格B
R-CAN
負載電流
感性負載(水泵)＜220V/550W
外殼
阻燃ABS
防護等級
IP10
接線端子
≤2.5mm2

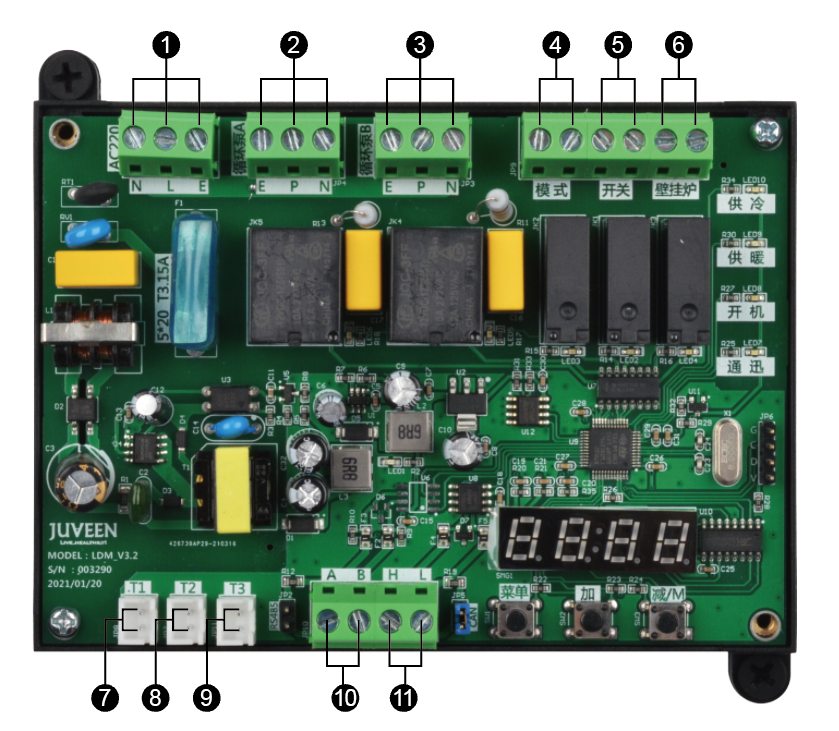

功能介紹
1.AC220V電源輸入 N零線，L火線，E地線
2.水泵A驅動輸出，E,地線，P火線，N零線【Q≤550W/220V，大于此功率，需外接功率接觸器】
3.水泵B驅動輸出，E,地線，P火線，N零線【Q≤550W/220V，大于此功率，需外接功率接觸器】
4.主機模式，輸出無源信號聯動冷熱源主機運行模式，【參數P002設定】
5.主機開關，輸出無源信號聯動冷熱源主機啟停；
6.壁掛爐，輸出無源信號啟停壁掛爐；
7.T1，室外環境溫度感溫包
8.T2，集中供熱/冷溫度感溫包
9.T3，水箱/使用側溫度感溫包
10.和冷熱源主機RS485協議通訊接口
11.CAN通訊，和CAN總線通訊口
