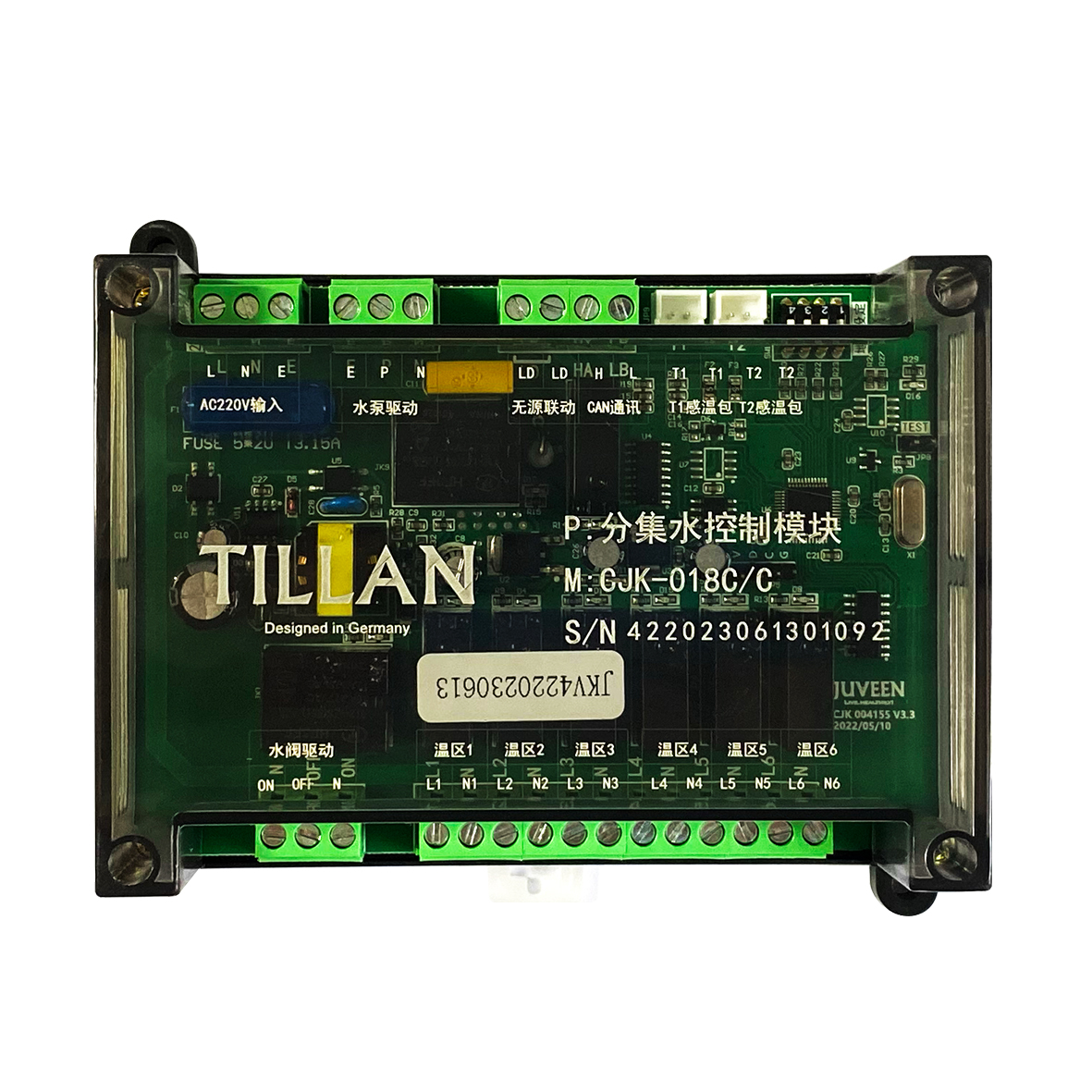

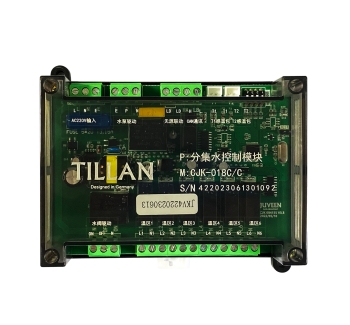

產品概述
通過RS485/CAN通訊總線聯動等方式，控制集分水器閥門執行開關指令，簡化現場布線，提升控制系統智能化水平。
用途：
①. R-CAN總線，驅動頂棚，地面集分水器水閥控制；

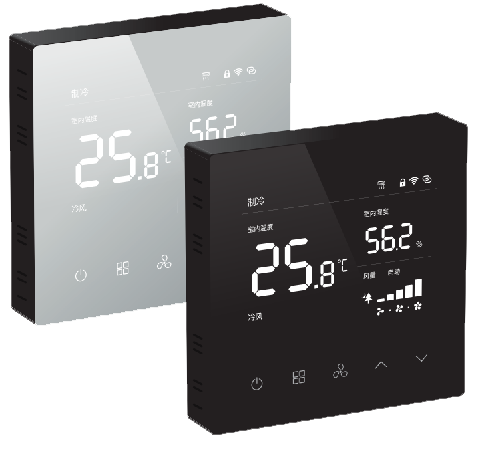

②. 配合TILLAN天朗房間控制面板，用于壁掛爐采暖集中控制， 無源聯動壁掛爐啟停；
③. 支持集分水器增壓水泵，支持集分水器總閥控制
技術指標
電源電壓
AC 85-250V，50/60Hz
自耗功率
＜2W
工作溫度
-20-50℃
工作濕度
5%-95%RH不凝露
感溫元件
感溫包
測溫精度
±1℃
接線端子
BVR/RVV≤2.5mm2
負載電流
＜5A（阻性負載），＜2A（感性負載）
外形尺寸
125x90x42mm（寬x高x厚）
安裝孔距
35mm導軌式
防護等級
IP 10
外殼材質
PC+ABS阻燃

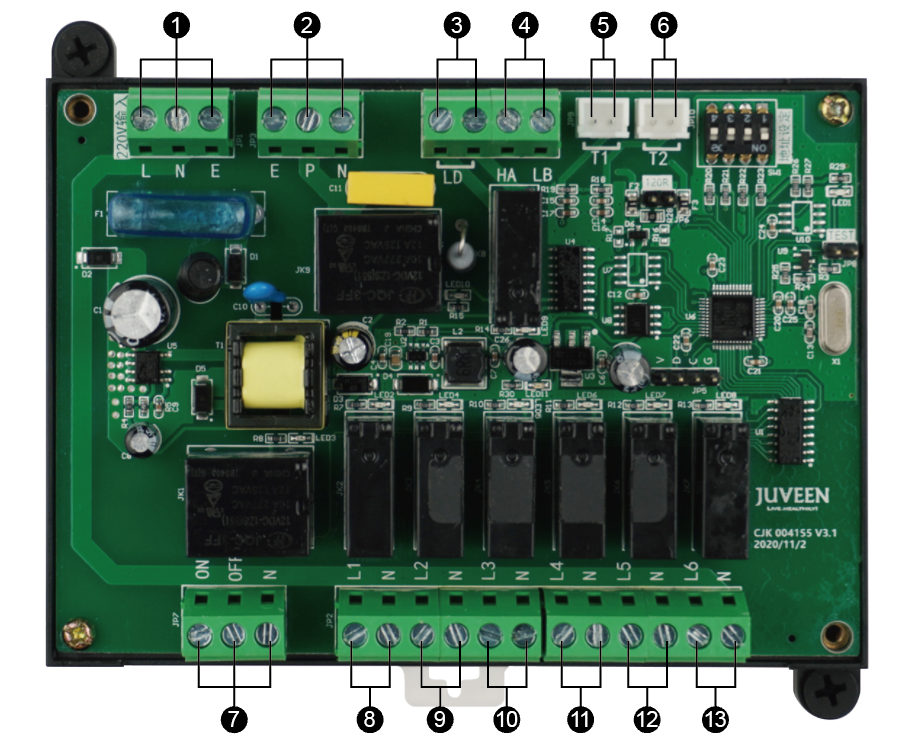

功能介紹
1.電源AC220V輸入
2.水泵電源輸出【Q≤550W/220V，大于此功率，需外接功率接觸器】
3.無源聯動輸出
4.RS485或CAN通訊總線接口
5.T1供水感溫包【R25=10K,B25/50=3950K】
6.T2回水感溫包【R25=10K,B25/50=3950K】
7.水閥驅動輸出【支持三線一控，三線2控，二線三種開關型水閥】
8.溫區1輸出【驅動＜2A感性負載，＜5A阻性負載】
9.溫區2輸出【驅動＜2A感性負載，＜5A阻性負載】
10.溫區3輸出【驅動＜2A感性負載，＜5A阻性負載】
11.溫區4輸出【驅動＜2A感性負載，＜5A阻性負載】
12.溫區5輸出【驅動＜2A感性負載，＜5A阻性負載】
13.溫區6輸出【驅動＜2A感性負載，＜5A阻性負載】
* 每個溫區最多接3個230V/2W電熱執行器
